接口参数

• 接口传输速率
  6.8 Gbps(850 MB/s)

• 接头
  SDR×2

• IO接口
  10路IO：2路差分输入(兼容单端)，4路隔离的数字输入（DIN），4路隔离的数字输出（DOUT）

• 连接器
  26芯3排高密度Sub-D母座连接器

基本参数

• 类型
  CamerLink采集卡

• 型号
  GCL-5F21

• 协议标准
  Camera Link 2.0

• 支持的像素格式
  Mono 8/10/12Bayer 8/10/12RGB 8

• 传输模式
  Base/Medium/Full/80bit

• 像素时钟
  20MHz~85MHz

• TAP数
  1/2/3/4/8/10tap

• 板载内存
  1GB

• 支持相机类型
  Camera Link接口工业相机

• 支持相机数量
  2个（Base）；1个 80-bit、Full、Medium

软件

• 配套软件
  Mvviewer

• 操作系统
  Windows 7/8/10 64 bit

电源

• 供电方式
  PCIe供电/ATX 6pin 接插件

• 功耗
  8W (不含POCL)

结构参数

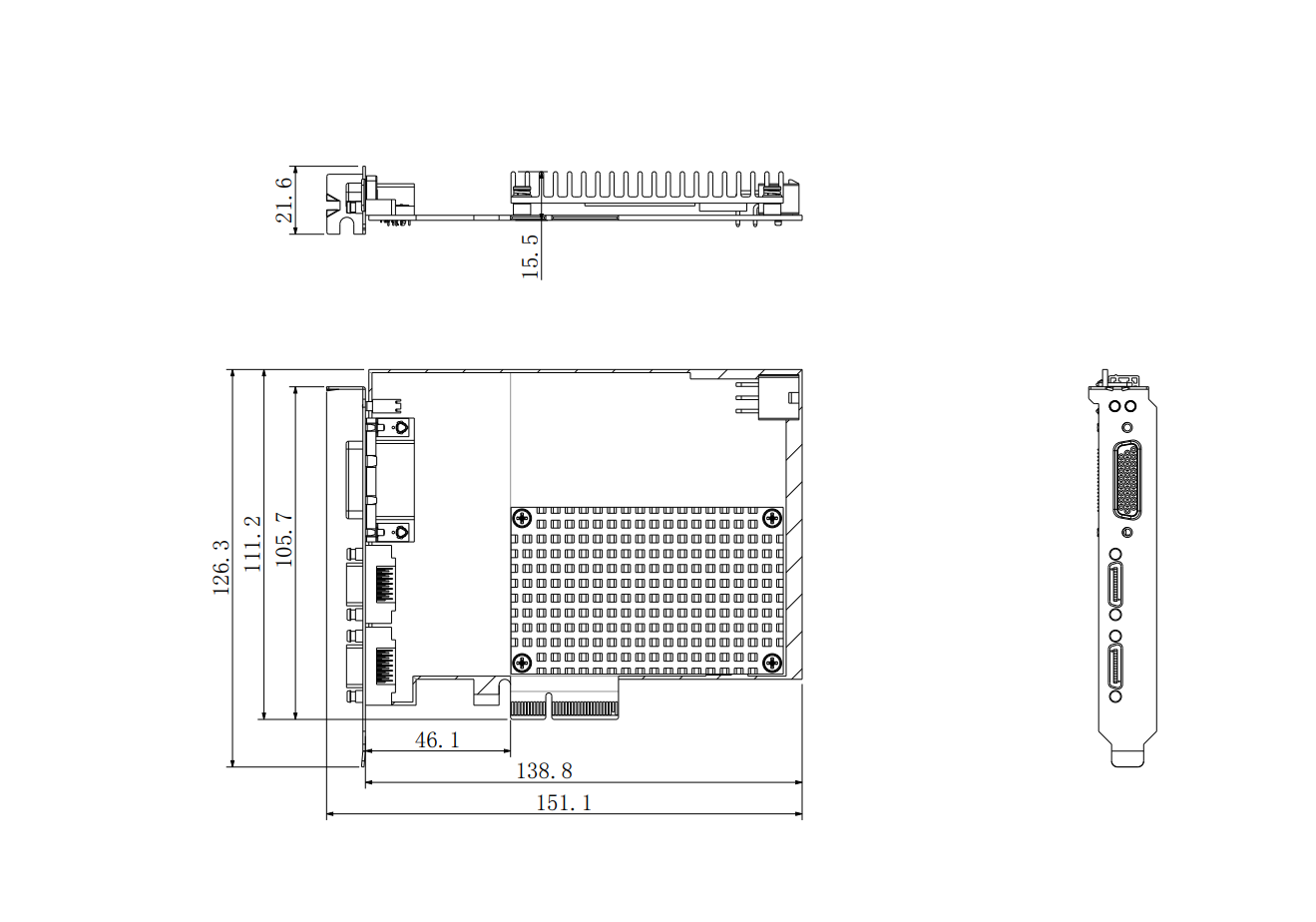

• 产品尺寸
  151.6mm×126.3mm×21.6mm

• 净重
  175.1g

主机接口

• 总线接口
  PCIe Gen2 X4

• 总线速率
  5GT/s（PCIe 2.0）

• 总线传输带宽
  1780MB/s(峰值带宽)， 1650 MB/s（持续带宽）

环境参数

• 工作温度
  0~50℃

• 储存温度
  -20~70℃

• 工作湿度
  10% ~ 90%RH 无冷凝

• 储存湿度
  10% ~ 90%RH 无冷凝
