基本参数

• 类型

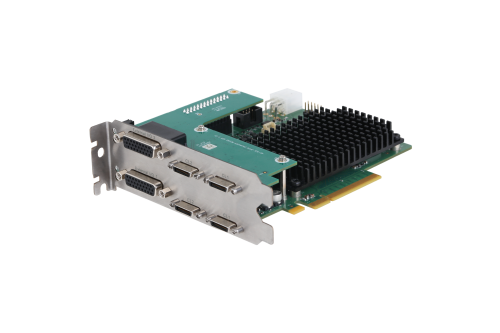

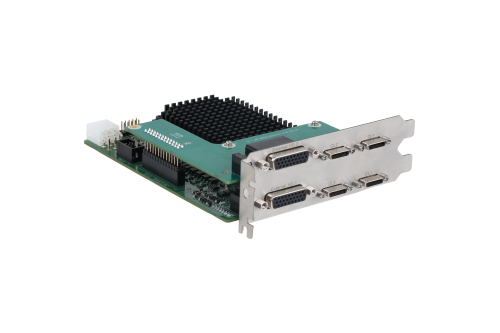

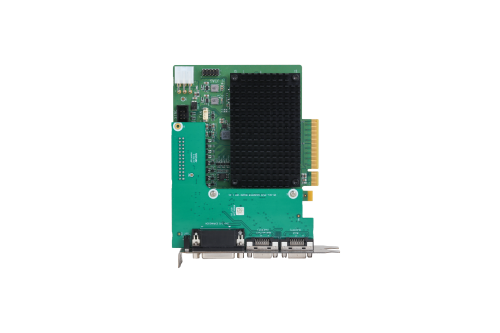

  CamerLink采集卡

• 型号
  GCL-5F40

• 协议标准
  Camera Link 2.0

• 支持的像素格式
  Mono 8/10/12Bayer 8/10/12/RGB 8

• 传输模式
  Medium/Full/80bit

• 像素时钟
  20MHz~85MHz

• TAP数
  1/2/3/4/8/10tap

• 板载内存
  1GB

• 支持相机类型
  Camera Link接口工业相机

• 支持相机数量
  2个 80-bit、Full、Medium

软件

• 配套软件
  Mv Viewer2.4.1

• 操作系统
  Windows 7/8/10 64 bit

电源

• 供电方式
  PCIe供电/ATX 6pin 接插件

• 功耗
  9.2W

结构参数

• 产品尺寸
  151.1mm×126.3mm×41.9mm

• 净重
  0.24kg

主机接口

• 总线接口
  PCIe 2.0 ×8（占2个PCIe卡槽位置）

• 总线速率
  5GT/s（PCIe 2.0）

• 总线传输带宽
  1780MB/s(峰值带宽)， 1650 MB/s（持续带宽）

接口参数

• 接头
  SDR×4

• IO接口
  上下各10路IO：2路差分输入(兼容单端)，4路隔离的数字输入（DIN），4路隔离的数字输出（D OUT）

• 连接器
  上下各26芯3排高密度Sub-D母座连接器

• 接口传输速率
  理论最高速率6.8 Gbps(850 MB/s)

环境参数

• 工作温度
  0~50℃

• 储存温度
  -20~70℃

• 工作湿度
  10% ~ 90%RH 无冷凝

• 储存湿度
  10% ~ 90%RH 无冷凝
